KWM-380 送信系統図 投稿者:TSS 投稿日:2013/10/16(Wed) 00:36 No.536
KWM-380を入手しました。TSS保証にて送信機の増設を申請しようと思っていますが、いろいろ調べてみると古いリグには送信系統図が必要?とのこと。
送信系統図についてアドバイスいただければ幸いです。
皆さんはどのように申請されましたでしょうか。



Re: KWM-380 送信系統図 Ron - 2013/10/16(Wed) 01:37 No.537

こんにちは。私は残念ながら事情により、KWM-380 は手放して
しまいました。以前の話とはなりますが私の場合、サービス・
マニュアルにある詳細 Block Diagram を参考にして系統図を
TSS に作成・提出致しました。



Re: KWM-380 送信系統図 TSS - 2013/10/16(Wed) 19:53 No.538

Ron様
早速のお答え有難うございます。
まずは、サービスマニュアルの入手を検討してみます。
それを参考にして書くとのことですが、小生の知識と実力では
困難かもです。
貴重な情報感謝いたします。



Re: KWM-380 送信系統図 Ron - 2013/10/17(Thu) 00:50 No.542

ご返信 TNX
現在オークションにも出品されておりますが、通常 20,000円以上
するようです。なお、米国 Surplus では正規 Repro. 版を販売して
おります:

http://www.surplussales.com/collins/CollKWM380-6.html
PUB) COL-KWM380 KWM-380 Service Manual, Repro. US$149.00

しかし送料込で 2 万円近くになりますので、オークションのものの方が
Original ですし良いかも知れません。なお TSS の方は親切ですので
申請・認可の方は大丈夫だと思います。m(__)m



Re: KWM-380 送信系統図 TSS - 2013/10/19(Sat) 00:17 No.543

Ron様
情報有難うございます。surplus社は以前keypadを注文したことがあります。対応も迅速でよかった印象があります。マニュアルだけで2万はちと高い気もしますが、申請のためにはしょうがありませんね。
TSS申請 色々と指摘や注文を受けるのではと躊躇していたのですが、ご親身なアドバイスをいただいて、背中を押してもらった気持ちです。
この掲示板で相談して本当によかったです。頑張ります。



Re: KWM-380 送信系統図 Ron - 2013/10/19(Sat) 00:26 No.544

ご丁寧に恐縮でございます。
現在、オークションで Keyword 「コリンズマニュアル」で検索しますと
電子ファイルで同じ内容のサービスマニュアルが購入出来ます。3,000円
程度であったと思います 73 !



Re: KWM-380 送信系統図 TSS - 2014/11/08(Sat) 23:08 No.589

超ー亀レスです。
この度、TSS保証認定でKWM-380の増設が認可されました。
まず教えていただいたサービスマニュアルを入手。膨大なページから素子の名称を拾いながら、頼りない系統図を作成。勢いで書類提出したものの、
非情にもTSSから書類不備の連絡あり。系統図に一部記載不足の指摘とシンセサイザーの詳細を追加するようにとのこと。ここでいったんは諦め
かけたのですが、何とか再提出にこぎ着け、OKをもらうことができました。その後TSS保証認定書類は総通に提出されて免許状受け取りまで1ヶ月。
これで念願の運用ができるようになりました。一念発起から免許まで約1年、スキルの無さを痛感しましたが、苦労のかいもあり喜びひとしおです。
貴重な情報を教えていただきありがとうございました。



Re: KWM-380 送信系統図 Ron - 2014/11/09(Sun) 16:25 No.590

TSS 様
お久しぶりです。保証認定取得のご成功おめでとうございます !
本当に大変だったようですね。先月も 7MHz で KWM-380 オンエアーされていた
方もおられましたので、他の方でも保証認定取得された方もおられるみたいです。
TSS 様も是非、オンエアー・お空でお会い出来ますことを楽しみしております 73



Re: KWM-380 送信系統図 JE1ATW - 2014/12/28(Sun) 09:24 No.591

TSSで保証認定を貰う場合は、ブロックダイヤグラムに使用デバイス名と周波数関係の一覧を明記すれば問題が無いと思います。当方は、下記リンク先のブロックダイヤグラムでKWM-380の保証認定を貰っています。
http://members2.jcom.home.ne.jp/je1atw/collins/image/KWM380_BLK.jpg



KWM-380 TSS 保証認定: 送信系統... JF1QBV - 2014/12/28(Sun) 21:28 No.592

各局様、ご参考情報をいただき誠にありがとうございました。
今後とも宜しくお願い致します 73



Re: KWM-380 送信系統図 Jerry - 2015/01/09(Fri) 19:41 No.593

リンク先のダイヤグラムにはシンセの系統図不要???
一方、スレ主はシンセ部必要。???
ネットで検索してみると、この機種に限らず,
デジタル機には高周波回路の系統図と素子が記載されている。
スレ主がTSSから追加の指摘を受けたのは当然と思えるだが。。。
TSSの担当者の裁量?、申請時期(年代)?基準が混乱?
他にどなたか体験をお持ちの方はおられないであろうか。
また、JARDへの申請ではどうなるのであろうか。



無題 投稿者:黒豆 投稿日:2013/10/30(Wed) 10:54 No.552
KWM-380 Power(100W)部基板を探しております。気長に待ちます。宜しくお願いいたします。


Re: 無題 JE1ATW - 2014/02/28(Fri) 23:17 No.578

未だ、SSNで$95で売っていますよ。


Re: 無題 Yelena Volkova - 2014/03/02(Sun) 11:07 No.579

このあたりでしょうか ? 有難うございます !
http://www.surplussales.com/Collins/CollKWM380-1.html



朗報:HF-380メンテナンス用品 投稿者:TS-990SDXX 投稿日:2012/08/18(Sat) 15:48 No.498

HF-380を入手ましたが、PLLのアンロックが頻出、受信感度低下気味のリグでしたが、PLLのアンロックはOCXOのすぐ横にある
簡易型の同軸コネクターをピッカフエルトで磨くと嘘のようによくなり、また、感度低下を見込んでIFトリマーを回す前にメインボードに差している簡易コネクターのオス側をすべて磨き上げてから本当に何もしないで元の受信感度に回復しました。
3日間連続で電源投入していますが、
ピピピピヒピーーーー音はいまだ聞いていません。
ただし、PLLのアンロックの回復は電源基盤の電源電圧調整も入念におこなった結果ですが、おかげでPLL基盤用のICはコレクション化してしまいました。
ピッカフェルトは大阪の「マッハ模型」オリジナル商品で、ミクロのステンレス繊維で出来たフエルトで、何も付けずにただ磨くだけでミクロの輝きを取戻すという商品です。



Re: 朗報:HF-380メンテナンス用... ケロンパ - 2012/08/18(Sat) 16:21 No.499

TS-990SDXX さま:ご無沙いたしております。此の度も貴重な情報 VY TNX ! 困ったいる方が他にもおられると思いますので、もう一つの BBS に転載させていただきました。今後共よろしくお願致します。



Re: 朗報:HF-380メンテナンス用... TS-990SDXX - 2012/08/18(Sat) 16:23 No.500

元の感度というのは、メンテ済みのKWM-380と比較してもSの振れ具合、受信感度が同一という事です。


Re: 朗報:HF-380メンテナンス用... ケロンパ - 2012/08/18(Sat) 16:39 No.501

ROGER..... TNX AGN !


Re: 朗報:HF-380メンテナンス用... TS-990SDXX - 2012/08/18(Sat) 23:36 No.504

KWM/HF-380に使われているトリマー”□型”は密封型のサーメットタイプなので、抵抗値の劣化はカーボン型と比較して、殆ど劣化していないと私は判断しています。∴ゆえに再調整は殆ど必要なし。
但し、ファイナル基盤や電源基盤や24Vの昇圧基盤(シールドケース内)に使われている手回しタイプの大きいトリマーはカーボン抵抗タイプなので、これは再調整した方が良いと思われます。(私は、再調整=マニュアル通りに実施しました。)
JF3RRL 広瀬



Re: 朗報:HF-380メンテナンス用... ケロンパ - 2012/08/19(Sun) 00:19 No.505

追加の情報、ありがとうございます。皆様の参考になると
考えております。今後とも宜しくお願い致します。73 JF1QBV 斎藤



KWM-380ペイントの入手先 投稿者:TS-960SDXX 投稿日:2010/04/19(Mon) 20:32 No.404

現在はアメリカよりペイントはスプレー缶なので海外発送は不可能。あきらめるしかなかったのですが、
塗装のプロにお願いして私の380持込でペイントを作ってもらいました。
レタッチした後の写真ですがどこがそうなのか解らなくなりました。
ご希望があれば同じ色のデータがあるので何度でも作れるそうです。

2色あり。
ロックウェル/コリンズ
KWM-380の ケース用Shade #489(缶入り)
スピーカーグリル用(缶入り)

どちらとも2倍に薄めるとエアブラシなどで吹きつけも
できるそうです。

潟^カラ塗料(大阪市)
電話06-6659-2321
URL:www.takaratoryo.com



Re: KWM-380ペイントの入手先 S.S> - 2010/04/19(Mon) 21:32 No.405

960SDXX さん、情報ありがとうございます。今後ともよろしくお願い致します !



朗報:MRF421選別品マッチド・ペ... 投稿者:TS-990SDXX 投稿日:2012/08/20(Mon) 14:30 No.506   HomePage

以前ファイナル・トランジスタのMRF421を10個購入、
送信IMDを良くする為にいろいろと測定器を揃える必要はありません。KWM-380には部品そのものが優秀であればよいのです。

今はアナライザーで意図も簡単に数値データが表示されるので、hfeが優劣で良いものだけ、そして同一数値の物の組み合わせで完全なマッチド・ペアMRF421を選別できました。
使用しているのはこれです「 Atlas DCA - Semiconductor Analyser - Model DCA55 」イギリスから直販で取り寄せました。PEAKと言うブランドです。家のアイコンをクリックすると
PEAK DCA55のページに飛びます。

元々KWM-380に装着されていたMRF421も2組外して調べてみましたが、これも完全なマッチド・ペア品を使っていました。
流石!





Re: 朗報:MRF421選別品マッチド... ケロンパ - 2012/08/20(Mon) 17:49 No.507

情報ありがとうございます。
価格も 41.63 + Airmail approx. £10. + duty
なら手頃ですよね。

http://www.youtube.com/watch?v=zo_BejqYSF8&feature=youtu.be



KWM(HF)-380 現用品 投稿者:Aki 投稿日:2013/10/25(Fri) 16:14 No.546
詳細事項

@KWM(HF)-380 KMM-380からHF-380へ完全アップグレード品
AS/N166,SB14までロックエルコリンズSCで改造済
 (改造済のサイン有)
B1.6〜30MHZまで連続で送・受信可能
C全フイルター内蔵(フルオプション)
Dキロンメモリー内蔵(電源ON時,前の周波数を表示)
Eノイズブランカー,スピーチプロセッサー付
(なお,スピーチプロセッサーは基板間接続はなし)
FDC(13.8V)対応(DCケーブル付属)
 AC用純正内蔵電源TR,ACケーブル付属,放熱を考慮して
  DC電源での使用をお勧めします)
G全回路記載取扱い説明書付属
H価格 320K円
I手渡し希望(兵庫県)高価ですのでご自分で納得が行
 くまで操作,ご確認をしてください。
J購入時には詳細説明,動作確認後手渡をします。
K購入ご検討用の写真がありますので必要時には
 連絡をください。
L全仕様を確認しておりませんが現用品です。
M本品は希少品,将来入手するのは大変難しいと思います。
未購入になっても一向に気にしませんのでご安心ください。

追加として
 恒温槽入り基準CSC基板付

以上



Re: KWM(HF)-380 現用品 Aki - 2013/10/27(Sun) 19:55 No.548

お陰様で成約出来ました。


故障 投稿者:HF380 投稿日:2011/01/22(Sat) 17:06 No.457
380を所有されていて、周波数表示がおかしく、ピピピと言う連続音を発する症状を経験された方はいらっしゃいませんか?修理しようと思っているのですが?


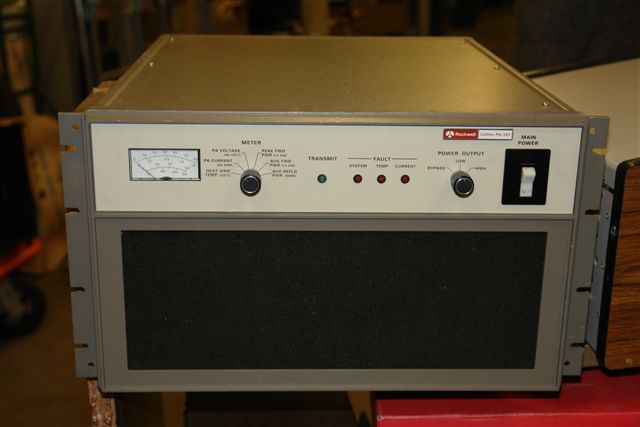

Re: 故障 Cindy - 2011/01/26(Wed) 14:34 No.459

既にお調べになられたかも知れませんが、PLL Lock 不良が原因である
可能性があると思います。とりあえず下記のようなアプローチが一つの
方法であると思います:

1. 各基板をつないている RG-174 同軸コネクターが経年変化で接触不良
となっている可能性がありますので導通を確認してみる。

2. Power Supply (電源部) のバイパスコンデンサー (黒色) の劣化。

3. タンタルコン (特に 24VDDコンのタンタルコン) の不良。

4. その他、CMOS の不良。

5. IF ユニットの SW IC の不良。

なお各基板を 「レール」から取り出される際は、RG-174 ケーブル、
同軸コネクターが傷つき易いので注意して行う方が良いと思います。

Best 73



Re: 故障 HF380 - 2011/01/26(Wed) 19:07 No.460

貴重なアドバイス有難う御座いました。宝の持ち腐れで何処かに修理依頼をしようかと思っています。


Re: 故障 Cindy - 2011/01/27(Thu) 03:07 No.461

修理を依頼されるのでしたら 「FR ラボ」さんかな・・と思います。せっかくの HF-380 ですのでどうか大切にされてください。


Re: 故障 HF380 - 2011/01/27(Thu) 18:51 No.462

一時は故障しましたので、手放そうかと思ってました。HF380の後期モデルですから、大切したいと思います。アドバイス有難う御座います。


Re: 故障 Cindy - 2011/01/28(Fri) 03:08 No.463

余りお役に立てませんでした。HF-380 後期モデルですので、末永く可愛がってください。


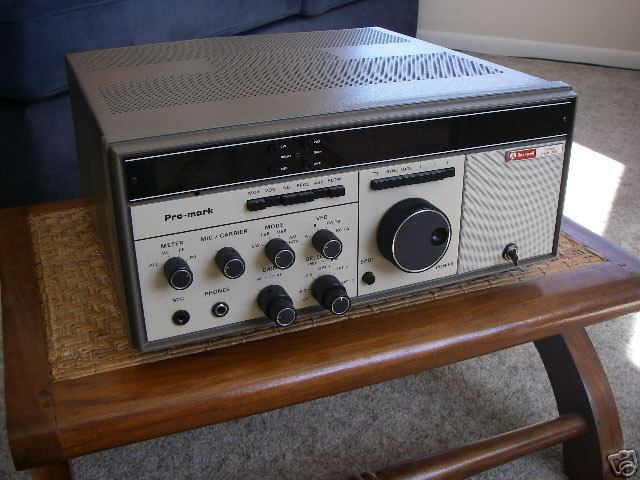

お譲りします 投稿者:haru 投稿日:2010/12/06(Mon) 14:59 No.454

HF-380 KWM-380用 新品 GAIN AF RF二連ボリューム
No: 376-0276-050 (138140)
Yahoo!オークションに出品しました。
http://page11.auctions.yahoo.co.jp/jp/auction/n89466875



Re: お譲りします haru - 2010/12/20(Mon) 13:46 No.455

2010年12月20日他局に譲りました。


このオプションは何でしょうか? 投稿者:TS-960SDXX 投稿日:2010/06/28(Mon) 23:05 No.415

KWM-380の上に乗っているコンソールのような物は
いったい何でしょうか?



Re: このオプションは何でしょう... S.S. - 2010/06/29(Tue) 09:55 No.416

Dayton で展示されていたものでしょうか ? 当時 Rockwell で KWM/HF-380 の開発等に
タッチしていた人によりますと、プロトタイプ迄は製作したが販売されなかったもの、
ブラジル空軍向け等に特注したもの、そしてそれらを "自分の趣味の為に流用" した
Rockwell の方がいたそうです。これもその一つでしょうか。「二波同時受信機能付
外部スピーカ & テンキー」とか。。。



求む、KWM(HF)-380 アクセサリー 投稿者:黒豆 投稿日:2010/02/24(Wed) 09:42 No.385
@スピーチプロセッサーのアクセサリーNo.は(AC−380 2)の間違いです。パーツNO(638-6933-001)
Aは間違いありません。

 以上、訂正します。



求む、KWM(HF)-380用 アクセ... 投稿者:黒豆 投稿日:2010/02/24(Wed) 09:34 No.384
探しています!
@スピーチプロセッサー(AC−3902)パーツNo.63 8−6933−001
Aオーデオローパスフィルター パーツNO.646−580 2−001
気長の待ちます、価格は相談させてください。




求む・コリンズ DL-1 ダミーロ... 投稿者:栄太郎 投稿日:2009/12/30(Wed) 13:50 No.383
探しています。
コリンズ DL-1 ダミーロード
お譲り頂ける方宜しく御願いします。



求む 投稿者:TS-960S 投稿日:2009/10/12(Mon) 23:09 No.355

KWM-380のファイナル・トランジスタ MRF−421を 2個
予備がございましたら、宜しくお願いします。



Re: 求む TS-840S - 2009/10/12(Mon) 23:45 No.357

こんにちは。MRF421 は e-bay にて出品されています。この SELLER は評価をご覧いただければ
分りますが信頼できる SUPPLIER です。新品で Guarantee もされておりますので検討されてみて
はいかがでしょうか ?

http://cgi.ebay.com/Transistor-MRF421-100-Watt-13-8-VDC-2-30-MHz-Bipolar_W0QQitemZ270347232112QQcmdZViewItemQQptZLH_DefaultDomain_0?hash=item3ef1f36370&_trksid=p3286.m20.l1116



Re: 求む TS-960S - 2009/10/13(Tue) 23:48 No.358

インフォメーション有難うございました、
早速購入しました。



Re: 求む TS-840S - 2009/10/13(Tue) 23:51 No.359

ご丁寧にありがとうございます。価格もリーズナブルだと思います。


求む 投稿者:BBキング 投稿日:2008/02/23(Sat) 21:18 No.241
KWM-380 HF-380 のSPグリル予備品あれば
ゆずってもらえませんか?
(凹んでいないもの)
