エコー MM33, ECHO MM33


1968年から 1983 年頃にかけて都内・中野区に光波無線という通信機メーカーがありました。「ラジオの製作」「初歩のラジオ」「子供の科学」等の雑誌広告をご記憶の方も多いと思います。上の写真のトランシーバーは Model: KOHA ECHO MM33 です。仕様は 27MHz CB Band、出力 500mW、プラグインコイル差替により ハムバンド 7MHz, 28MHz, 50MHz 帯へのコンバート可、電源トランスも余裕あるものを採用、出力も 2W 改造アップできる設計になっていました。当時ハム向けの VHF リグが 3 万円 - 10 万円、HF リグが 7 万円 - 15 万円もする時代に、6千円 - 1 万円で購入出来る光波無線のトランシーバー、エコー 2RQ, 3RQ, M2, M3 エコー M33 は小中学生・ラジオ少年にとって気になる存在でした。

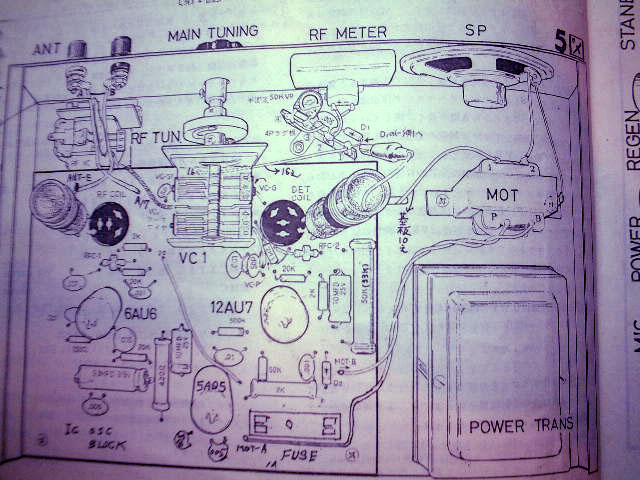

添付されていた回路図、配線イラストは当時としては洗練された製図 & イラスト Drawing Device を用いて描かれています。

光波無線のリグは機械的にもしっかりした造りで、メカニック部品・電子パーツも選ばれたものが使われていました。文部省教科調査官・鈴木寿雄氏の著書「技術家庭科 ラジオ アイデア製作集」 (誠文堂新光社 1970 年発行) の中でも光波無線のリグが紹介されております。こんな光波無線のマシーンに憧れた少年時代の記憶を持った方も多いのではないでしょうか。

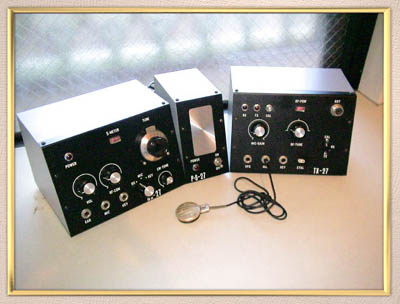

テルスター 27ライン


ニコルス, RJ-777, ニコルス技研, テルスター
二光通販からニコルス技研製、NICOLS ブランド・CB トランシーバーも発売
されておりました: Model テルスター 27: テルスター RJ-777: Super テルスター。



光波無線 Model: MM33 光波無線 MM33 内部写真 光波無線 MM33 底部写真

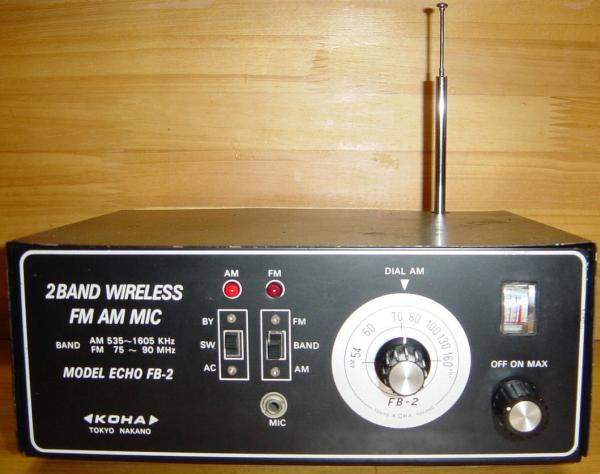

光波無線 ワイヤレスマイク エコー 2RQ 3RQ

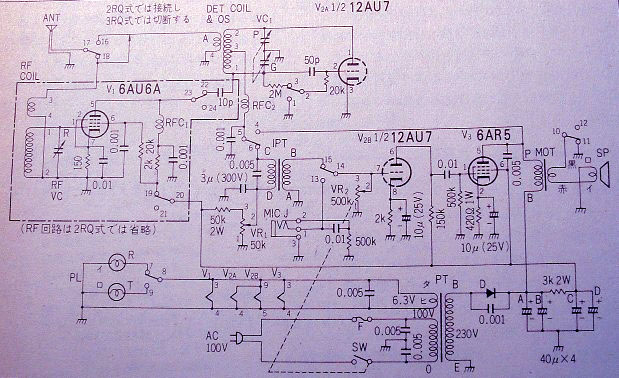

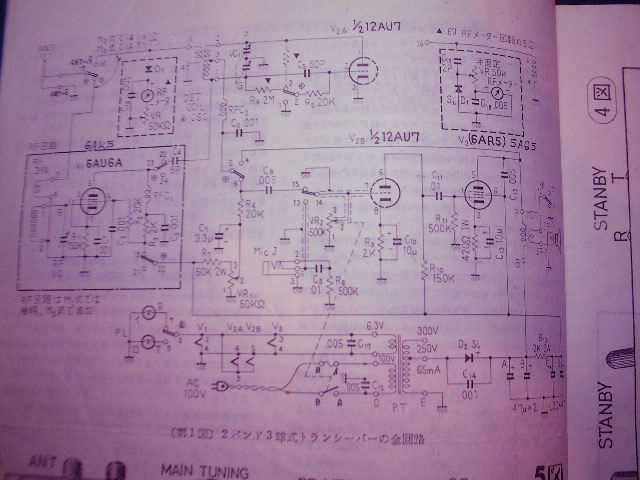

光波無線 回路図 光波無線 回路図
光波無線 広告 カタログ

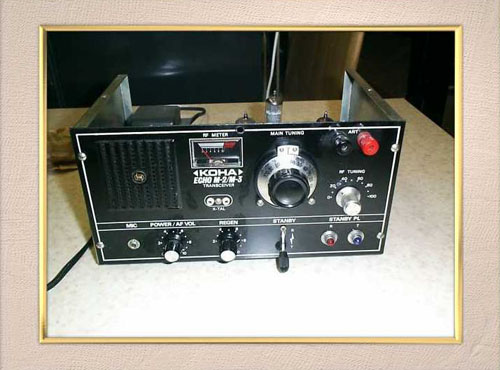

光波無線 M-2 M-3
KOHA エコー M2 M3 光波 ECHO エコー M-2 M-3
